外墙防脱坠防渗漏快修技术
华千素工程师职业技术丛书
外墙防脱坠防渗漏快修技术
陈礼江 温建忠 编写
目录
第1章 建筑外墙体病害与隐患
1.1 脱落坠落毁物伤人事故频发
1.2 建筑外墙体常见病害和隐患类型
1.3 建筑外墙体常见结构形式
第2章 建筑外墙隐患防治与快修材料技术
2.1 HQG-4#华千胶
2.2 聚变态水泥
2.3 HQG-3#华千胶
- 建筑外墙砖防脱落与修复技术
3.1 外墙砖存在脱落隐患的防治
3.2 外墙砖脱落修复
第4章 建筑外墙涂料坏损与修复技术
4.1 外墙涂料层坏损
4.2 修复方法
第5章 建筑外墙保温结构整体与主墙体脱离
5.1 局部小面积脱空或脱落
5.2 局部大面积成片脱空或脱落
5.3 整面墙或者2/3以上成片脱空或脱落
第6章 建筑外墙面层砂浆与保温板脱落
6.1 现象
6.2 局部小面积脱空或剥落
6.3 集中且较大面积脱空或剥落
6.4 整墙整面脱空或剥落
第7章 外力破坏导致外墙体结构受损
7.1 外力导致保温结构整体损坏
7.2 建筑外墙体裂缝导致渗漏
第1章
建筑外墙体病害与隐患
1.1 脱落坠落毁物伤人事故频发

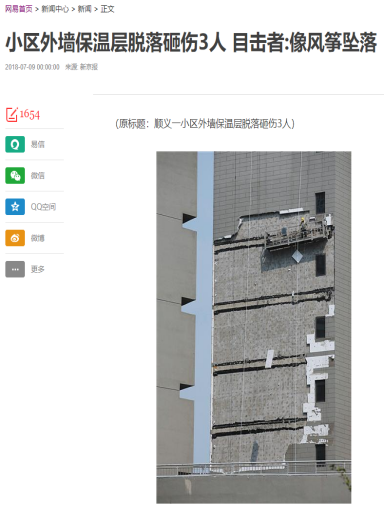

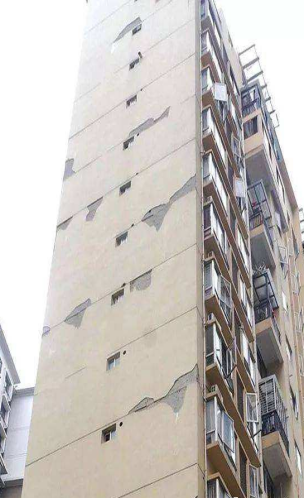

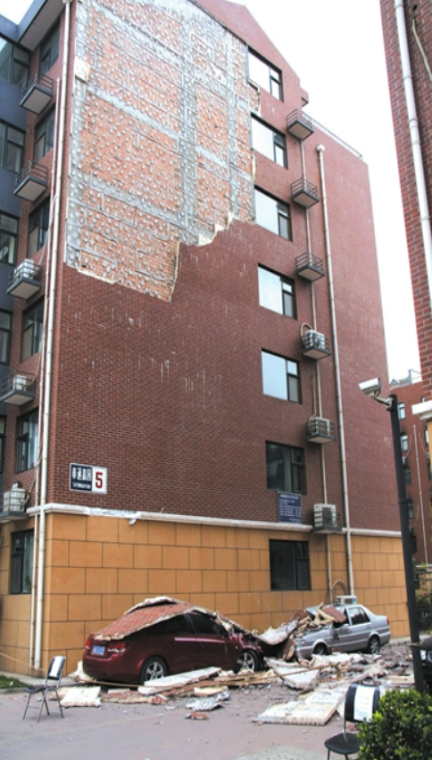

建筑物破损老化现象以及年久失养失修失管等问题在全国各地的城镇老旧小区中都是普遍存在的，尤其是近年来，因外墙瓷砖高空坠落和外墙保温大面积脱落而导致砸伤路人、砸毁车辆等事故频繁发生，影响极坏，已经引起广泛的社会关注。
所以，加快实施建筑物外墙整修整治和维修改造已迫在眉睫，已经成为各地政府工作绕不过去的一个社会大问题。
1.2 建筑外墙体常见病害和隐患类型

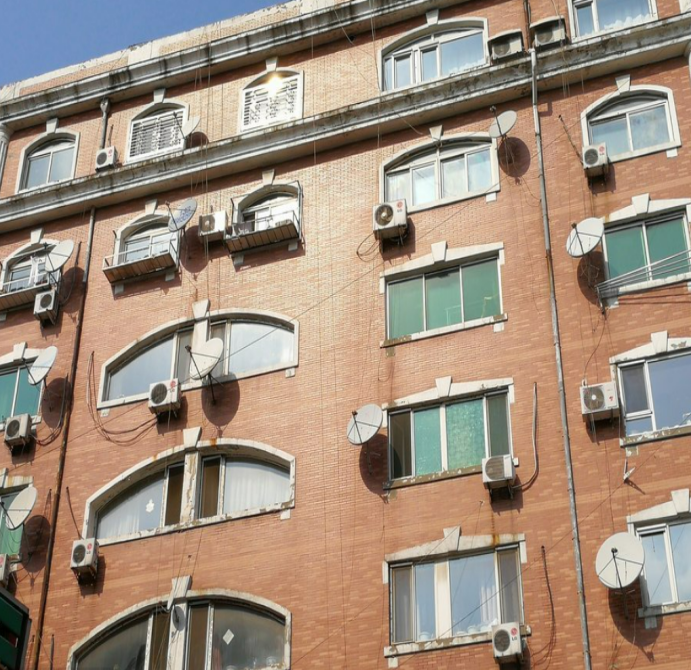

1、外墙体保温结构层整体完好，但外墙饰面砖空鼓、脱落病害。
2、外墙体保温结构层遭受外力破坏，导致局部受损。
3、外墙体保温结构层整体完好，但主墙体出现裂缝、渗水或者外力破坏受损导致的病害。
3、外墙体保温结构整体完好，但外墙涂料饰面层粉化、霉变、花色、起皮、剥落病害。

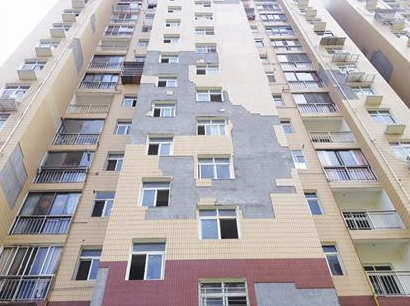

4、外墙体保温结构层整体与主墙体基础之间的脱空、剥离病害。
5、外墙体保温结构中面层砂浆与保温板（如：聚苯板、挤塑板、岩棉板、轻质砂浆等）之间的脱空病害。

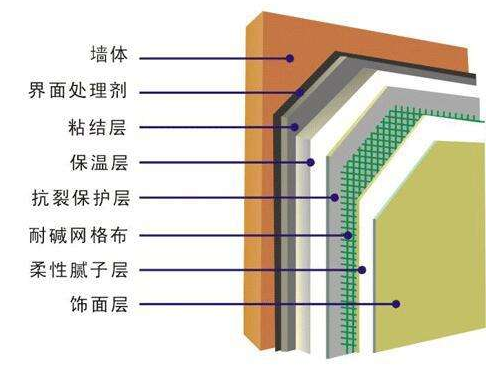

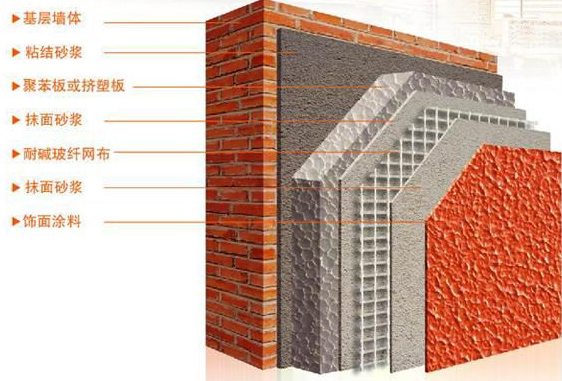

1.3 建筑外墙体常见结构形式
第2章
外墙隐患防治与病害快修技术
2.1 外墙体洗澡加固防治材料——HQG-4#华千胶
2.1.1 特点
华千公司在引进国外先进配方技术与原材料基础上，针对中国市场环境研制开发的纳米级超小分子量合成树脂胶液。
该材料在建筑物外墙体防脱空、防坠落、防粉化、防霉变、防返潮、防渗漏等方面具有独特优势。
该胶不含重金属、卤代烃、苯系物、VOC挥发性物质等，无毒无味，不燃不爆，可按一般货物储存运输。
2.1.1.1 超低黏稠度，特性接近水，利于到处流淌到处渗透，利于喷涂喷洒施工。
2.1.1.2 粘结力高，可用于混凝土地面粉化、起灰、起砂基础修复处理，满足墙体陶瓷砖粘贴强度要求。如与适量的水泥按比例复配混合使用，效果更加。
注意：不可与快硬硫铝酸盐水泥混合使用。
2.1.1.3 本色固化，该胶液略呈乳白色，但固化后呈无色，不会改变被涂建筑物的原基础颜色。
2.1.1.4 渗透能力非常强，根据基材不同渗透深度可达3mm-8mm。对于红砖墙体，其渗透深度将远超过8mm甚至达到完全渗透。
2.1.1.5 防水防渗漏性能优异，该胶液涂刷到被涂建筑物基础后，完全渗入被涂建筑物内部的孔隙中，堵塞所有尺寸大于30nm（纳米）的孔隙，并与被涂建筑物成为一体，实现渗入式防水体。不会在表面结膜，更耐久性、更耐老化，使用寿命也更长。
2.1.2 主要用途
2.1.2.1 补强修复：适用于混凝土起砂、起灰、粉化、疏松、掉渣、裂缝等坏损的修复。
2.1.2.2 防水抗渗：适用于砖墙、砌体墙、混凝土墙、纸面石膏板隔墙以及各种地面、屋面的防潮抗渗处理。
2.1.2.3 外墙防护：建筑物外墙体防脱空、防坠落、防粉化、防霉变、防返潮、防渗漏等预先防治与受损修复。
2.1.3 典型应用举例——水泥混凝土起砂地面修复
2.1.3.1 材料准备：
HQG-4#华千胶长期静置后可能会出现沉淀、分层现象，如出现此现象，请在使用前务必先将胶液搅拌均匀。
2.1.3.2 起砂基础固化施工：
将HQG-4#华千胶在被修的起砂基础面上“湿对湿”喷涂喷洒2-3遍，一定要做到胶液充足，以确保胶液充分浸润起砂基础并渗入其中。在整面整体修复的工程中，如需表面整体保持颜色一致，可在胶液中掺入少量的水泥。华千公司推荐配合比为“HQG-4#华千胶:聚变态水泥=100kg:5-10kg”的重量比。
2.1.3.3 面层修复施工：
待起砂基础固化施工结束，即可进行面层抹灰修复施工，无需等待上一道工序的胶液完全干燥固化。如果采用抹灰工艺施工，华千公司推荐配合比为“HQG-4#华千胶：自来水：聚变态水泥：细砂=25kg：25kg:50kg:100kg”的重量比搅拌均匀后，用抹刀刮抹在被修面上，压实、找平、收光，并做适当且必要的养护。
2.2 聚变态水泥
2.2.1 特点
聚变态水泥是华千公司在多年硅酸盐水泥及各种水泥混合材的制造技术和经验基础上，利用华千素技术开发的高性能特种水泥。
2.2.1.1 保水性，开放时间长，可用于干燥的基础上。
2.2.1.2 和易性，在进行砌筑、抹灰等施工时涂抹滑顺，具有良好的操作性能。
2.2.1.3 附着力，具有适中的黏度，附着性好，砖板铺贴施工时具有优异的抗流挂滑移性能。
2.2.1.4 黏聚力，具有良好的抗分散能力，即使在流动的水中也可以保持不分散，并可以正常施工和硬化。
2.2.2 主要用途
可与矿粉、砂子、石子等混合后可用作粘结砂浆、修补砂浆、砌筑砂浆、抹灰砂浆、水中不扩散砂浆以及聚合物混凝土、喷射混凝土、绿化混凝土、轻骨料混凝土、粉煤灰混凝土、粉煤灰陶粒混凝土等。
2.2.3 制备方法
2.2.3.1 配合比：
聚变态水泥数字量化制备原材料配合比见表1。
表1 制备聚变态水泥材料配比表（单位：kg）
|
原材料 |
P.O42.5普硅水泥 |
HQS-EC60华千素 |
|
用量 |
1000kg |
20kg |
2.2.3.2 制备工艺：
采用干粉混合机将1000公斤水泥与20公斤HQS-EC60华千素进行混合搅拌均匀，按照25公斤/袋或者50公斤/袋计量、分装、封包，即为干粉态聚变态水泥产成品。
2.2.3.3 原材料要求：
水泥：选用符合现行国家标准GB 175-2007《通用硅酸盐水泥》规定的P.O42.5（或42.5R）普通硅酸盐水泥即可。
华千素：选用型号为HQS-EC60且符合企标Q/HQ 011-2020《HQS-EC60华千素：聚合物水泥及砂浆配制专用添加剂》规定的HQS-EC60华千素。该产品由北京华千新技术有限公司独家研制，北京华千在线网络股份有限公司独家运营，请从北京华千在线网络股份有限公司授权的正规经销商处购买。

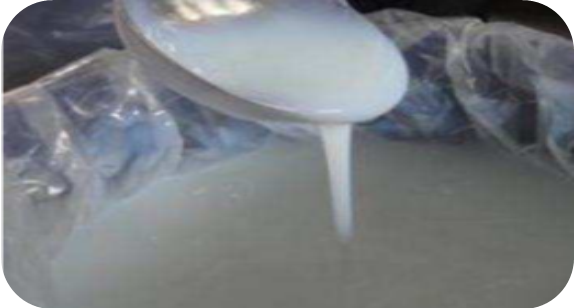

2.3 HQG-3#华千胶
2.3.1 特点
该材料是华千公式在引进国外先进配方技术与原材料基础上，专为中国市场应用环境研制开发的复合型高分子聚合物胶液。
该胶液不含重金属、卤代烃、苯系物、VOC挥发性物质等，无毒无味，不燃不爆，可按一般货物储存运输。
该胶液长期静置后会出现沉淀、分层现象，请在使用前，务必先将胶液搅拌均匀。
2.3.2 主要用途
将HQG-3#华千胶按比例与聚变态水泥或砂浆混合后，即可获得各种特殊功能聚合物水泥制品，如：
2.3.1.1 柔性水泥砂浆：可用于混凝土接缝、裂缝、伸缩缝修补施工。
2.3.1.2 修补砂浆：可用于混凝土蜂窝、麻面、孔洞、坑洼、露筋等坏损的修补以及防水层坏损修补施工。
2.3.1.3 防水砂浆：可用作韧性、柔性、弹性防水砂浆或防水涂料，可以做独立防水层，也可以与其他防水材料配合使用。
2.3.3 典型应用
2.3.3.1 制备高延性抗震砂浆，原材料配合比见表2。
表2 制备高延性抗震砂浆材料配比表（单位：kg）
|
原料 |
聚变态水泥 |
细砂 |
HQG-3#华千胶 |
自来水 |
|
配-1 |
50kg |
100kg |
30kg |
0-5kg |
|
配-2 |
50kg |
100kg |
15kg |
20-30kg |
|
配-3 |
50kg |
100kg |
10kg |
25-35kg |
注意：（1）通过增减水调整稀稠度与操作性；（2）不同的用水量代表HQG-3#华千胶被稀释的程度，也表示所配制的高延性抗震砂浆的柔韧性能的高低。
2.3.3.2 制备聚合物修补砂浆，原材料配合比见表3。
表3 制备聚合物修补砂浆材料配比表（单位：kg）
|
原料 |
聚变态水泥 |
细砂 |
HQG-3#华千胶 |
自来水 |
|
配-1 |
50kg |
75kg |
10kg |
20-30kg |
注意：实际使用中，可通过增减水调整稀稠度与操作性。
2.3.3.3 制备柔性抹灰粘结砂浆，原材料配合比见表4。
表4 制备柔性抹灰粘结砂浆材料配比表（单位：kg）
|
原料 |
聚变态水泥 |
细砂 |
HQG-3#华千胶 |
自来水 |
|
配-1 |
50kg |
100kg |
20kg |
10-20kg |
注意：实际使用中，可通过增减水调整稀稠度与操作性。
2.3.3.4 制备聚合物水泥基防水涂料/防水砂浆，原材料配合比见表5。
表5 制备聚合物水泥基防水涂料/防水砂浆材料配比表（单位：kg）
|
原料 |
聚变态水泥 |
石粉/重钙粉 |
HQG-3#华千胶 |
自来水 |
|
配-1 |
50kg |
125kg |
150kg |
25-35kg |
|
配-2 |
50kg |
125kg |
85kg |
10-20kg |
|
配-3 |
50kg |
125kg |
50kg |
10-20kg |
|
配-4 |
50kg |
125kg |
25kg |
20-30kg |
注意：实际使用中，可通过增减HQG-3#华千胶的用量进行柔韧性调整。
第3章
建筑外墙砖防脱落与修复技术
3.1 外墙砖存在脱落隐患的防治
3.1.1 现象

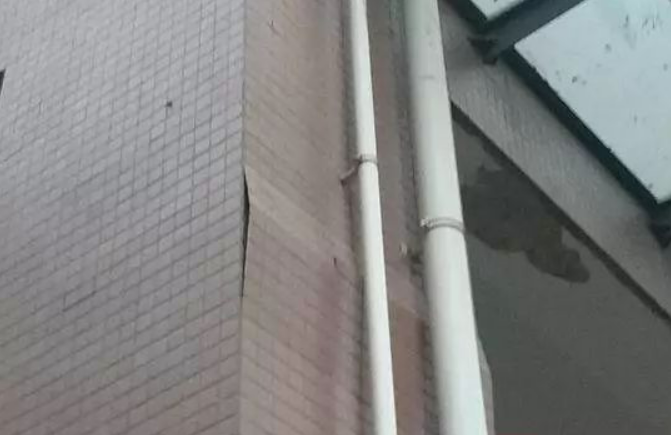

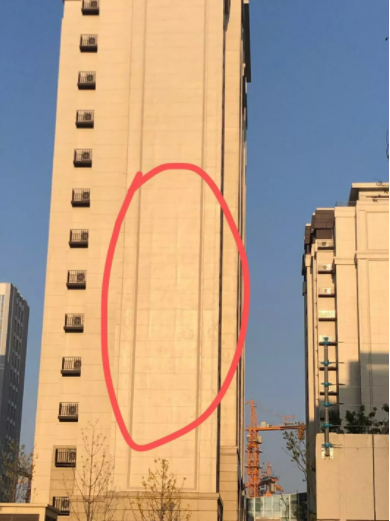

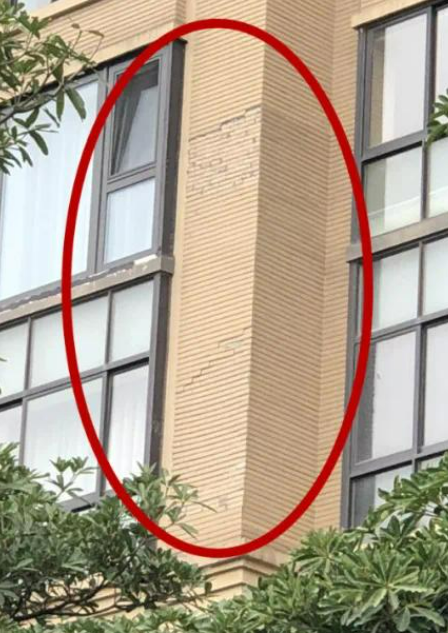

检查建筑物外墙体保温结构整体基本完好，但外墙砖出现少量零星的脱落，或者外墙体局部出现一定面积的微小起鼓，或者已经出现局部较大面积的脱落。
3.1.2 防治方法
3.1.2.1 无法确定隐患的具体位置：
采取整体整面洗澡的方式进行整体性防治：采用压力水枪，从上至下，进行整墙、整面“湿对湿”喷涂、喷洒2-3遍HQG-4#华千胶。一定要做到胶液充足，不漏喷漏洒，以确保胶液充分浸润并渗入空鼓空隙中。
3.2.2.2 可以确定大面积空鼓的位置，墙砖有松动但未脱落：
采用注浆的方式进行局部加固：首先，确定空鼓严重部位，并在靠上且顶部的位置设置注浆孔。然后，将注浆料从空鼓部位上部的注浆孔倒入，靠注浆料自重填充满整个空间。
3.2 外墙砖脱落修复
3.2.1 现象

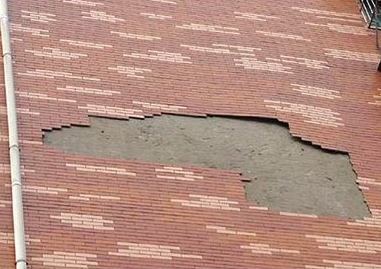

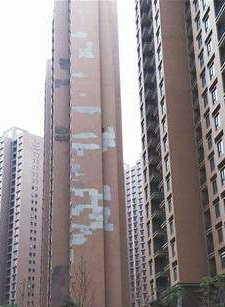

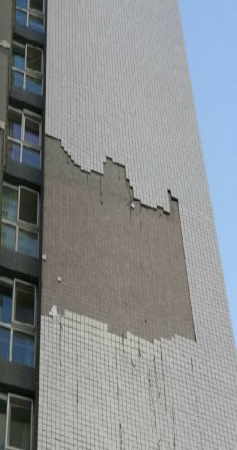

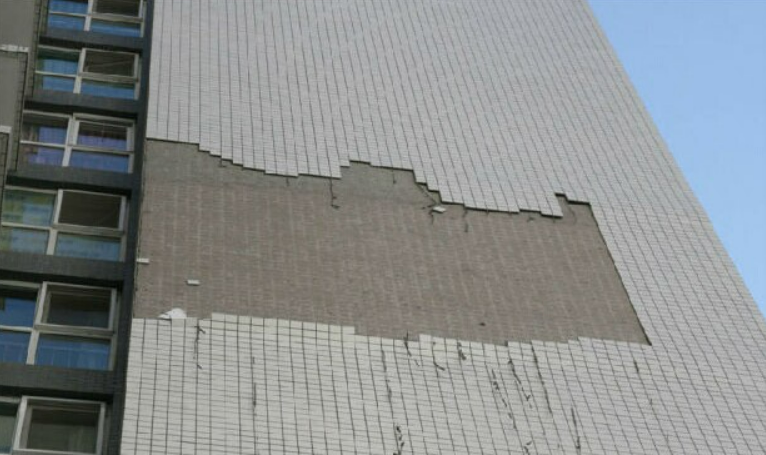

如下图所示，外墙砖已经出现局部脱落、大面积脱落、整墙面脱落的现象。
3.2.2 修复方法
3.2.2.1 局部修补：
首先，清理掉松动的砖块及施工作业面，最好用高压水枪进行冲刷。然后，选择同样的砖板，按照原来的排列规则进行粘贴。
为了与周边未脱落墙砖持平，粘结层不能太厚。一般地，优先选择聚变态水泥稠度适中的净浆进行粘贴，也可以采用HQG-3#华千胶掺加少量的聚变态水泥进行粘贴。
3.2.2.2 大面积修复：
对于较大面积脱落，甚至整墙整面脱落的情况，建议铲除重做——重新铺贴外墙砖。粘结砂浆（瓷砖胶）制备配合比，见表6。
表6 制备粘结砂浆材料配比表（单位：kg）
|
原料 |
聚变态水泥 |
细砂 |
自来水 |
|
配-1 |
50kg |
75kg |
30-35kg |
第4章
建筑外墙涂料坏损与修复技术
4.1 外墙涂料层坏损
检查建筑物外墙体保温结构整体基本完好，但外墙涂料已经出现粉化、霉变、长毛、花色、起皮、剥落......等现象。
4.2 修复方法
4.2.1 腻子粉化、涂层空鼓，但未脱落：
首先，确定空鼓严重部位，并在靠上且顶部的位置设置注浆孔。然后，将注浆料从空鼓部位上部的注浆孔倒入，靠注浆料自重填充满整个空间。
4.2.2 粉化、变色、霉变、长毛、......：
采用整面喷涂遮盖的方式修复，采用“HQG-4#华千胶：聚变态水泥（或者颜料）=100kg：5-10kg”混合胶液对被修部位进行“湿对湿”2-3遍的整面喷涂或涂刷，一定要做到胶液充足，不漏喷漏洒，以确保胶液充分浸润并渗入内部，同时达到遮盖均色目的。如不需要遮盖均色，则可单独使用HQG-4#华千胶原液，不需掺水泥或颜料。
4.2.3 脱空、空鼓、起皮、剥落：
4.2.3.1 局部修补：
首先，将起皮、剥落、酥松、粉化的基础残留物清除掉。再涂刷HQG-4#华千胶进行基层硬化后，然后用“HQG-3#华千胶+聚变态水泥+颜料”配制的柔性耐水腻子膏进行局部刮涂修补。
4.2.3.2 整面重做：
首先，将待续基础残留物全部铲除、清除干净，用“聚变态水泥+细砂”进行修补找平。干燥后，再涂刷HQG-4#华千胶进行整面基层硬化后。然后，可以重新喷涂涂刷涂料，或者采用“HQG-3#华千胶+聚变态水泥+颜料”配制的柔性耐水腻子膏代替涂料做整面刮涂。
第5章
建筑外墙保温结构整体与主墙体脱离

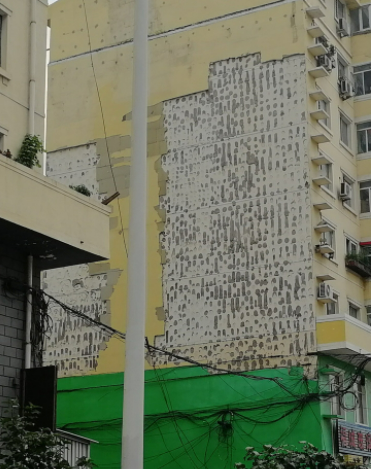

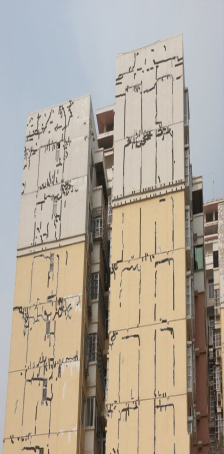

5.1 局部小面积脱空或脱落
5.1.1 脱空：采用自重灌注浆法进行局部修复
首先，判断脱空间隙大小，并在上部顶部设置灌浆口。然后，将“HQG-4#华千胶：聚变态水泥=100kg：5-10kg”的重量配合比混合浆液从上至下灌注入脱空间隙中。注意：此处聚变态水泥的用量以便于施工、灌入为依据。
5.1.2 脱落：采用轻质保温浆料进行修复
首先，清理脱落部位的残留物，检查、清理周边保温结构松动与可能继续脱落的部分。然后，按“HQG-3#华千胶：自来水：聚变态水泥：轻质骨料=10kg：15-20kg：50kg：0.125m3”配合比拌和成轻质保温浆料，填充、涂抹在待修补脱落部位，抹平、压实且与周围墙体持平。如果饰面层需要铺贴瓷砖，需留出砖板和粘贴结合层的厚度。
注意：（1）轻质骨料，包括但不限于聚苯颗粒、膨胀珍珠岩、玻化微珠等。（2）浆料的稀粥度可以通过自来水的用量进行调整，以易于施工操作为准。
5.2 局部大面积成片脱空或脱落
5.2.1 脱空：采用自重灌注浆法进行注浆修复。
首先，判断脱空间隙大小，并在上部顶部设置灌浆口。然后，将“HQG-4#华千胶：聚变态水泥=100kg：5-10kg”的重量配合比混合浆液从上至下灌注入脱空间隙中。注意：此处聚变态水泥的用量以便于施工、灌入为依据。
如果脱空面积已经接近整面墙体的1/2，建议采用HQG-4#华千胶原胶液做整体整面洗注（洗澡+注浆）加固修复。具体做法：采用压力水枪，从上至下，进行整墙、整面“湿对湿”喷涂、喷洒2-3遍HQG-4#华千胶。一定要做到胶液充足，不漏喷漏洒，以确保胶液充分浸润并渗入空鼓空隙中。
5.2.2 脱落：采用轻质保温浆料进行修复。
首先，清理脱落部位的基础残留物，检查、清理周边保温结构松动部分。然后，按“HQG-3#华千胶：自来水：聚变态水泥：轻质骨料=10kg：15-20kg：50kg：0.125m3”配合比拌和成轻质保温浆料，填充、涂抹在待修补脱落部位，抹平、压实且与周围墙体持平。如果饰面层需要铺贴瓷砖，需留出砖板和粘贴结合层的厚度。
注意：（1）轻质骨料，包括但不限于聚苯颗粒、膨胀珍珠岩、玻化微珠等。（2）浆料的稀粥度可以通过自来水的用量进行调整，以易于施工操作为准。

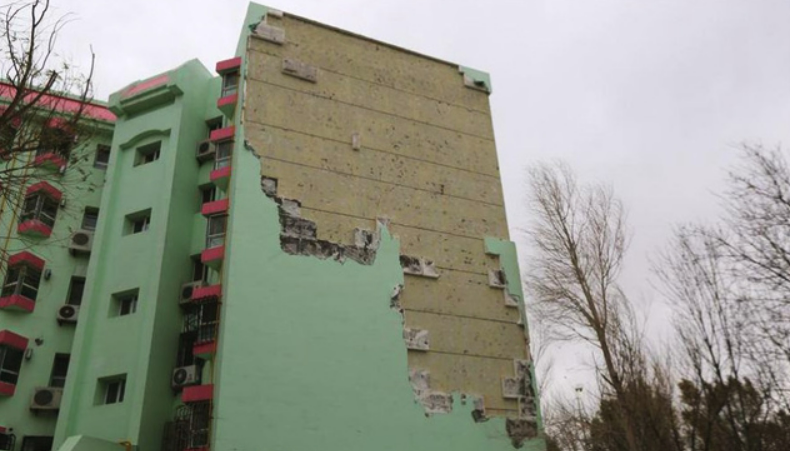

5.3 整面墙或者2/3以上成片脱空或脱落
5.3.1 按照脱空修复：
现场勘察，判断暂时没有整面脱落危险，则立即采用HQG-4#华千胶原胶液做整体整面洗注（洗澡+注浆）加固修复。具体做法：采用压力水枪，从上至下，进行整墙、整面“湿对湿”喷涂、喷洒2-3遍HQG-4#华千胶。一定要做到胶液充足，不漏喷漏洒，以确保胶液充分浸润并渗入空鼓空隙中。
5.3.2 按照脱落，铲除重做进行修复：
如果现场勘察，脱空现象已经很严重，保温层与主墙体的脱空距离很大，且随时都有整面脱落的危险，则建议铲除重做。
- 采用轻质保温浆料重做外墙外保温层：
第一步，清理脱落部位的基础残留物。
第二步，按“HQG-3#华千胶：自来水：聚变态水泥：轻质骨料=10kg：15-20kg：50kg：0.125m3”配合比拌和成轻质保温浆料。
第三步，按设计要求的厚度，进行整面整墙重新做保温层。
第四步，待保温层干燥后，再按设计要求铺贴饰面砖或涂刷涂料。
注意：（1）轻质骨料，包括但不限于聚苯颗粒、膨胀珍珠岩、玻化微珠等。（2）浆料的稀粥度可以通过自来水的用量进行调整，以易于施工操作为准。
- 采用粘贴保温板构造形式重做外墙外保温层：
第一步，清理脱落部位的基础残留物。
第二步，按“HQG-3#华千胶：自来水：聚变态水泥：细砂=10kg：15-20kg：50kg：75kg”配合比拌和成保温板粘贴砂浆。并按设计要求粘贴铺设保温板（聚苯板、挤塑板）及加设专用铆钉或铁丝网。
第三步，待粘贴的保温板粘结砂浆固化后（最好在2-3天后），按“HQG-3#华千胶：自来水：聚变态水泥：细砂=10kg：15-20kg：50kg：125kg”配合比拌和成保温板薄层罩面抗裂抹灰砂浆，进行埋贴耐碱涂塑玻璃纤维网格布施工。
注意：此处聚变态水泥的用量以便于施工、灌入为依据。
第四步，待埋贴耐碱涂塑玻璃纤维网格布罩面层干燥后，再按设计要求进行饰面砖铺贴或涂刷涂料。
第6章
建筑外墙面层砂浆与保温板脱离
6.1 现象
此种病害主要体现在，外墙保温结构整体与主墙体连接完好。但保温结构中，薄层罩面抗裂抹灰砂浆层与保温板脱离。
如果薄层罩面抗裂抹灰砂浆层的饰面层为涂料，危害隐患视空鼓部分面积的大小有所不同，应合理安排时间进行修复，消除隐患。
如果薄层罩面抗裂抹灰砂浆层的饰面层为外墙砖，则危害隐患非常大，无论空鼓部分的面积大小都要必须尽快安排修复，消除隐患。
6.2 局部小面积脱空或剥落
第一步，画线确定修补范围，将划定范围内的脱空、起鼓部位全部切除（包括网格布）并清理干净，露出保温板基础（聚苯板、挤塑板等）。
第二步，按“HQG-3#华千胶：自来水：聚变态水泥：细砂=10kg：15-20kg：50kg：125kg”配合比拌和成保温板薄层罩面抗裂抹灰砂浆，进行埋贴耐碱涂塑玻璃纤维网格布施工。
注意：此处聚变态水泥的用量以便于施工、灌入为依据。
第三步，待埋贴耐碱涂塑玻璃纤维网格布罩面层干燥后，再按设计要求进行饰面砖铺贴或涂刷涂料。
注意：修补部分需与原墙面持平，所以修补施工时应控制抹灰层和粘结层的厚度。
6.3 集中且较大面积脱空或剥落
6.3.1 空鼓：
6.3.3.1 如果外墙饰面层为外墙砖或较厚的真石漆，可根据脱空距离大小的实际情况，可采用HQG-4#华千胶或者“HQG-4#华千胶：聚变态水泥=100kg：5-10kg”重量比的混合浆液做自重法灌注浆施工。
6.3.3.2 如果墙饰面层为涂料，建议铲除，并参照6.3.2重做。
6.3.2 剥落：
第一步，画线确定修补范围，将划定范围内的脱空、起鼓部位全部切除（包括网格布）并清理干净，露出保温板基础（聚苯板、挤塑板等）。
第二步，按“HQG-3#华千胶：自来水：聚变态水泥：细砂=10kg：15-20kg：50kg：125kg”配合比拌和成保温板薄层罩面抗裂抹灰砂浆，进行埋贴耐碱涂塑玻璃纤维网格布施工。
注意：此处聚变态水泥的用量以便于施工、灌入为依据。
第三步，待埋贴耐碱涂塑玻璃纤维网格布罩面层干燥后，再按设计要求进行饰面砖铺贴或涂刷涂料。
注意：修补部分需与原墙面持平，所以修补施工时应控制抹灰层和粘结层的厚度。
6.4 整墙整面脱空或剥落
6.4.1 空鼓注浆：
6.4.1.1 如果外墙保温结构中，埋贴网格布找面层与保温板空鼓面积已经占到整墙面积的2/3以上，但未脱落，且饰面层为普通涂料。此种情况下，可采用HQG-4#华千胶原胶液做整体整面洗注（洗澡+注浆）加固修复。具体做法：采用压力水枪，从上至下，进行整墙、整面“湿对湿”喷涂、喷洒2-3遍HQG-4#华千胶。一定要做到胶液充足，不漏喷漏洒，以确保胶液充分浸润并渗入空鼓空隙中。
6.4.1.2 如果外墙保温结构中，埋贴网格布找面层与保温板空鼓面积已经占到整墙面积的2/3以上，但未脱落，且饰面层为外墙砖或较厚的真石漆。建议全部铲除，并参照6.4.2重做。
6.4.2 铲除重做：
第一步，将整面墙罩面抹灰层及网格布全部铲除并清理干净，露出保温板基础（聚苯板、挤塑板等）。
第二步，按照“HQG-3#华千胶：自来水：聚变态水泥：细砂=10kg：15-20kg：50kg：125kg”的配合比拌和成均匀的保温板薄层罩面抗裂抹灰砂浆，进行埋贴耐碱涂塑玻璃纤维网格布施工。
注意：此处聚变态水泥的用量以便于施工、灌入为依据。
第三步，待埋贴耐碱涂塑玻璃纤维网格布罩面层干燥后，再按设计要求进行饰面砖铺贴或涂刷涂料。
注意：修补部分需与原墙面持平，所以修补施工时应控制抹灰层和粘结层的厚度。
第7章
外力破坏导致外墙体结构受损
7.1 外力导致保温结构整体损坏
7.1.1 现象
外墙外保温结构局部，或大面积，或整墙整面遭到破坏，但主墙体未受损坏，也没有导致渗水现象的发生。
7.1.2 修复
7.1.2.1 采用轻质保温浆料重做外墙外保温层：
第一步，清理脱落部位的基础残留物。
第二步，按照“HQG-3#华千胶：自来水：聚变态水泥：轻质骨料=10kg：15-20kg：50kg：0.125m3”的配合比拌和成轻质保温浆料。
第三步，按设计要求的厚度，进行整面整墙重新做保温层。
第四步，待保温层干燥后，再按要求进行饰面砖铺贴或涂刷涂料。
注意：（1）轻质骨料，包括但不限于聚苯颗粒、膨胀珍珠岩、玻化微珠等。（2）浆料的稀粥度可以通过自来水的用量进行调整，以易于施工操作为准。
7.1.2.2 采用粘贴保温板构造形式重做外墙外保温层：
第一步，清理脱落部位的基础残留物。
第二步，按“HQG-3#华千胶：自来水：聚变态水泥：细砂=10kg：15-20kg：50kg：75kg”配合比拌和成保温板粘贴砂浆。并按设计要求粘贴铺设保温板（聚苯板、挤塑板）及加设专用铆钉或铁丝网。
第三步，待粘贴的保温板粘结砂浆固化后（最好在2-3天后），按“HQG-3#华千胶：自来水：聚变态水泥：细砂=10kg：15-20kg：50kg：125kg”配合比拌和成保温板薄层罩面抗裂抹灰砂浆，进行埋贴耐碱涂塑玻璃纤维网格布施工。
注意：此处聚变态水泥的用量以便于施工、灌入为依据。
第四步，待埋贴耐碱涂塑玻璃纤维网格布罩面层干燥后，再按设计要求进行饰面砖铺贴或涂刷涂料。
7.2 建筑外墙体裂缝导致渗漏
7.2.1 杂乱无章微细裂缝、龟裂纹
采用HQG-4#华千胶原胶液做整体整面洗注（洗澡+注浆）加固修复，具体做法：用压力水枪，从上至下，进行整墙、整面“湿对湿”喷涂、喷洒2-3遍HQG-4#华千胶。一定要做到胶液充足，不漏喷漏洒，以确保胶液充分浸润并渗入空鼓空隙中。如需遮盖裂纹或要求颜色一致，则可采用“HQG-4#华千胶：聚变态水泥（或者颜料）=100kg：5-10kg”混合胶液进行喷涂、喷洒。
7.2.2 数量少，且较大、较宽裂缝
7.2.2.1 嵌填修补小活动量接缝：
先按“HQG-3#华千胶：自来水：聚变态水泥：细砂=35kg：5-10kg：50kg：125kg”配合比制备柔性腻子膏，然后进行嵌填封闭裂缝修复。
7.2.2.2 注浆修补结构裂缝：
先将裂缝封闭，然后采用“HQG-4#华千胶：聚变态水泥=100kg：5-10kg”混合胶液进行灌缝注浆修复。
有关数据等记载内容的声明
■本资料记载的数据等内容是以典型实验值为基础，故对记载内容不做任何保证。
■使用前，请根据本资料、产品安全数据，确认详细的使用方法及注意事项等。
■使用时，请贵公司务必进行事前测试，确认是否符合使用目的及安全性。
■本资料所记载的内容如有变更，恕不另行通知。
